Головка блока цилиндров: устройство, принцип работы и виды

Головка блока цилиндров – это важная часть двигателя, которая играет ключевую роль в его работе. Она расположена в верхней части блока цилиндров и выполняет ряд функций, необходимых для правильной работы двигателя. Благодаря головке блока цилиндров обеспечивается герметичность, идеальная подача топлива и оптимальная смесь воздуха и топлива.

Устройство головки блока цилиндров

Головка блока цилиндров состоит из нескольких основных элементов. Внутри головки находятся камеры сгорания, в которых происходит смешение воздуха и топлива и последующий взрыв. Еще одной важной частью головки блока цилиндров являются клапаны – это устройства, отвечающие за вход воздуха и выход отработавших газов. Клапаны работают в тесном взаимодействии с распределительным механизмом, который обеспечивает правильную последовательность и время открытия и закрытия клапанов.

Принцип работы головки блока цилиндров основан на цикле четырех тактов. Первый такт – всасывание, второй – сжатие, третий – рабочий и наименованный также как такт сгорания, и четвертый – выпуск.

Виды головок блока цилиндров

Существует несколько видов головок блока цилиндров. Одни из самых распространенных – это головки с непосредственным впрыском воздуха и топлива. Такие головки отличаются высокой эффективностью, низким расходом топлива и высокой мощностью. Еще один вид – головки с присасывающим впрыском воздуха, которые обеспечивают более плавное и равномерное сгорание топлива.

Кроме того, существуют головки блока цилиндров с переменным ходом клапанов, которые позволяют изменять время и скорость движения клапанов в зависимости от режима работы двигателя. Это позволяет улучшить качество смеси воздуха и топлива, а также увеличить мощность и снизить расход топлива.

Содержание

Структура головки блока цилиндров

Структура головки блока цилиндров может незначительно различаться в зависимости от конструкции двигателя и его целевого назначения. Однако, в общих чертах она включает в себя следующие элементы:

Камера сгорания — место, где происходит смешивание топлива и воздуха, их запаление и горение.
Клапаны — устройства, отвечающие за впуск и выпуск газов из цилиндров двигателя.
Головки клапанов — части головки блока цилиндров, в которых расположены клапаны.
Прокладка головки блока цилиндров — элемент, обеспечивающий герметичность между головкой и блоком цилиндров.
Свечи зажигания — устройства, необходимые для запуска сгорания топлива в цилиндрах двигателя.
Промывка топливных насосов — единственное средство для быстрой промывки топливных насосов.

Кроме того, головка блока цилиндров может иметь внутренние каналы и отверстия для циркуляции охлаждающей жидкости, масла и других рабочих жидкостей двигателя.

Важно отметить, что структура головки блока цилиндров непосредственно влияет на эффективность работы двигателя и его технические характеристики. Поэтому, при проектировании и изготовлении головок блока цилиндров уделяется особое внимание точности изготовления, качеству материалов и технологическим характеристикам.

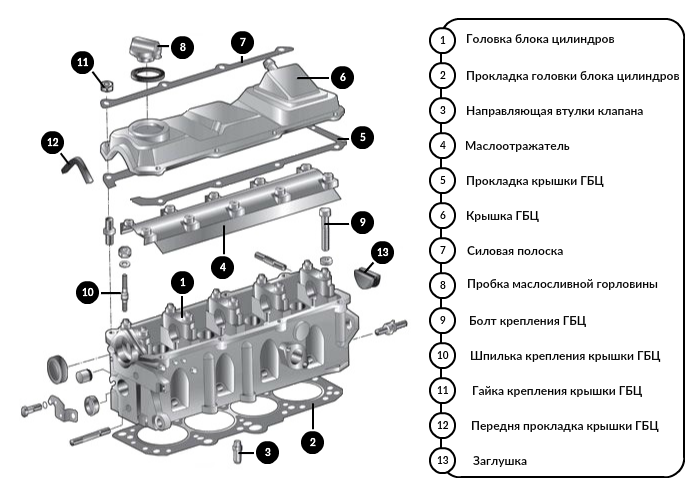

Компоненты головки блока цилиндров

Цилиндровая головка: Это основной компонент головки блока цилиндров. Она имеет специальные отверстия под цилиндры и клапаны, а также каналы для циркуляции охлаждающей жидкости или воздуха. Головка блока цилиндров изготавливается из высокопрочного металла, чтобы выдерживать высокие температуры и давления.
Прокладка головки блока цилиндров: Эта тонкая пластинка изготавливается из специального материала, который обеспечивает герметичность соединения между головкой блока цилиндров и блоком цилиндров. Прокладка также предотвращает протечки охлаждающей жидкости и масла.
Клапаны: Клапаны служат для открытия и закрытия дыр в головке блока цилиндров. Они позволяют воздуху или смеси топлива и воздуха попадать в камеру сгорания и выбрасывать отработавшие газы. Клапаны могут быть установлены как на входной, так и на выходной стороне головки блока цилиндров.
Пружины клапанов: Прочные пружины обеспечивают надежное закрытие клапанов после каждого хода. Они предотвращают протечку смеси из камеры сгорания.
Толкатели клапанов: Толкатели клапанов передают движение распределительного вала на клапаны, открывая и закрывая их. Они обеспечивают точное и синхронное управление клапанами.
Свечи зажигания или накаливания: Для запуска сгорания топлива свечи зажигания (в двигателях с искровым зажиганием) или свечи накаливания (в дизельных двигателях) устанавливаются в головку блока цилиндров. Они создают искру или нагретый элемент для воспламенения топлива.
Охлаждение и смазка: Головка блока цилиндров также имеет систему охлаждения, которая поддерживает оптимальную температуру внутри двигателя. Охлаждающая жидкость или воздух циркулируют через каналы головки блока цилиндров. Кроме того, головка блока цилиндров выполняет функцию смазки, обеспечивая маслу доступ к подшипникам распределительного вала.

Клапаны и пружины

Каждый цилиндр обычно имеет два клапана — выпускной и впускной. Выпускной клапан отвечает за вывод отработанных газов после сжатия и сгорания топлива, а впускной клапан контролирует подачу свежего воздуха и топлива в цилиндр для следующего цикла.

Клапаны двигаются вверх и вниз при помощи пружин. Пружины имеют ключевое значение, так как они обеспечивают надлежащее закрывание клапанов после открывания. Они должны быть достаточно жесткими, чтобы справиться с высокой частотой вращения двигателя и предотвратить преждевременное открытие клапанов под давлением свежего топливного смеси.

Клапаны и пружины должны быть изготовлены из прочных и термостойких материалов, таких как нержавеющая сталь или титан, чтобы выдерживать высокую температуру и механические нагрузки.

Особое внимание следует уделять правильной установке клапанов и пружин, чтобы обеспечить правильное функционирование и предотвратить возможные поломки и утечку газов.

Регулярное обслуживание и замена изношенных клапанов и пружин помогут обеспечить длительную и надежную работу двигателя.

Головка блока цилиндров

Прежде всего, головка блока цилиндров служит для закрытия и уплотнения верхней части цилиндров. Она имеет специальные отверстия для впуска и выпуска топливно-воздушной смеси, а также для отвода отработавших газов.

Кроме того, головка блока цилиндров выполняет функцию охлаждения. Она оснащена каналами, через которые проходит охлаждающая жидкость. Таким образом, головка блока цилиндров помогает поддерживать оптимальную температуру двигателя и предотвращает его перегрев.

Головка блока цилиндров также обеспечивает герметичность рабочей камеры двигателя. Она имеет прокладку, которая предотвращает протекание газов и жидкостей между головкой и блоком цилиндров.

Существуют различные виды головок блока цилиндров, которые отличаются по конструкции и материалам. Например, головки могут быть однокамерными или многокамерными, а также выполненными из чугуна, алюминия или других металлов. Выбор вида головки блока цилиндров зависит от требуемых характеристик двигателя и условий эксплуатации.

Преимущества головки блока цилиндров	Недостатки головки блока цилиндров
— Обеспечивает герметичность рабочей камеры	— Требует регулярного обслуживания и замены прокладки
— Служит для закрытия и уплотнения цилиндров	— Может подвергаться коррозии и износу
— Обеспечивает охлаждение двигателя	— Может требовать дополнительной обработки и прокачки

В заключение, головка блока цилиндров является важной деталью двигателя, которая выполняет не только функцию уплотнения цилиндров, но и обеспечивает их охлаждение. Выбор вида головки блока цилиндров зависит от требований и условий эксплуатации двигателя.

Материалы, используемые для изготовления головки блока цилиндров

Основные требования к материалам для головок блока цилиндров включают:

Высокая прочность — головка должна быть достаточно прочной, чтобы выдерживать высокое давление и температуру внутри цилиндров.
Хорошая теплопроводность — материал должен эффективно отводить тепло от горячих частей двигателя.
Стойкость к коррозии и окислению — головка должна быть устойчивой к воздействию агрессивных сред, таких как охлаждающая жидкость.
Низкий коэффициент трения — материал должен быть гладким, чтобы предотвратить износ и трение внутри цилиндров.

Наиболее распространенные материалы, используемые для изготовления головок блока цилиндров, включают:

Материал	Описание
Чугун	Чугунные головки блока цилиндров обладают высокой теплопроводностью и стойкостью к коррозии. Они просты в производстве и дешевы, но менее прочны по сравнению с другими материалами.
Алюминий	Алюминиевые головки блока цилиндров обладают высокой легкостью, теплопроводностью и прочностью. Они также хорошо справляются с охлаждением двигателя. Однако алюминий менее стойкий к износу и трению.
Титан	Титановые головки блока цилиндров обладают высокой прочностью и легкостью. Они также обладают высокой коррозионной стойкостью и хорошей теплопроводностью. Однако титан является дорогостоящим материалом.
Сталь	Стальные головки блока цилиндров обладают высокой прочностью, стойкостью к коррозии и окислению. Они также обладают хорошей теплопроводностью, но являются более тяжелыми по сравнению с другими материалами.

Выбор материала для головки блока цилиндров зависит от требований к двигателю, его конструкции и условий эксплуатации.

Чугун

В производстве головок блока цилиндров наиболее часто используется серый чугун. Серый чугун получается при использовании высокого содержания кремния, что придает ему серый цвет. Он обладает высокой прочностью и стойкостью к износу, что делает его идеальным материалом для головок блока цилиндров.

Серый чугун имеет ламинарную структуру, что означает, что он состоит из шаровидных графитовых частиц, которые расположены в матрице железа. Это придает чугуну хорошие амортизационные свойства, что особенно важно при работе головки блока цилиндров, так как она подвергается многократным тепловым расширениям и сжатиям.

Возможно также использование белого чугуна, который содержит значительное количество специальных добавок, таких как марганец, хром, никель и др. Это придает белому чугуну большую твердость и износостойкость, что является полезным для некоторых видов двигателей с высокими нагрузками.

Также существуют другие виды чугуна, такие как маловспененный чугун и высокопрочный чугун, которые используются в некоторых специальных приложениях. Но в большинстве случаев для головок блока цилиндров используется серый чугун.

Алюминий

Алюминий имеет низкую плотность, что делает его легким и прочным материалом для использования в различных отраслях промышленности. Он также обладает хорошей коррозионной стойкостью, что делает его популярным выбором для строительства и применения в аэрокосмической и автомобильной промышленности.

Кроме того, алюминий является отличным проводником электричества и тепла. Он применяется в производстве электрических проводов, а также в различных изделиях электротехники и электроники.

Алюминий также широко используется в пищевой промышленности и упаковке благодаря своей прочности и легкости. Он применяется для производства пищевых контейнеров, напитковых банок и фольги для упаковки пищевых продуктов.

Важно отметить: Алюминий является не только полезным, но и важным ресурсом в современном мире. Поэтому его утилизация и повторная переработка имеют большое значение для сохранения природных ресурсов и охраны окружающей среды.

Сталь

Принципиальные особенности стали обусловлены ее микроструктурой, которая представляет собой кристаллическую решетку, состоящую из атомов железа и углерода. Изменение содержания углерода и добавление других легирующих элементов позволяет получать различные виды стали с разными механическими свойствами.

Сталь используется в различных областях, включая автомобильное производство, судостроение, строительство, машиностроение и многие другие. Благодаря своей прочности и устойчивости к коррозии, она может выдерживать высокие нагрузки и условия эксплуатации.

Преимущества стали:

Высокая прочность и твердость;
Хорошая устойчивость к коррозии;
Широкий спектр применения в различных отраслях;
Доступность и низкая стоимость по сравнению с другими материалами.

Виды стали:

Углеродистая сталь;
Легированная сталь;
Нержавеющая сталь;
Инструментальная сталь;
Сталь для жаростойких конструкций.

Устройство головки блока цилиндров

Основное назначение головки блока цилиндров заключается в том, чтобы обеспечивать герметичность цилиндров и создавать необходимые условия для движения поршня и взаимодействия с клапанами. Головка блока цилиндров также выполняет функцию охлаждения двигателя, поскольку внутри нее находятся каналы охлаждения через которые циркулирует охлаждающая жидкость.

Внутри головки блока цилиндров располагаются свечи зажигания или свечи накаливания, поддерживающие зажигание топливно-воздушной смеси, а также клапаны, которые отвечают за впуск и выпуск газов. Между головкой блока цилиндров и блоком цилиндров находятся прокладки, обеспечивающие герметичность соединения.

Вид головки блока цилиндров может различаться в зависимости от типа двигателя и его конструкции. Встречаются головки блока цилиндров с одним или несколькими клапанами на каждый цилиндр, головки с шестигранной формой внутреннего объема, а также головки, в которых интегрированы системы выброса отработанных газов или системы переменного времени газораспределения.

Комната сгорания

Основными элементами комнаты сгорания являются свечи зажигания, впускной и выпускной клапаны, цилиндр и поршень. Когда поршень поднимается, в комнату сгорания поступает смесь воздуха и топлива через впускной клапан. Затем поршень опускается, сжимая эту смесь. После достижения максимального сжатия, свечи зажигания создают искру, которая поджигает смесь, вызывая взрыв и выдавливая поршень вниз.

Для эффективного сгорания топлива и воздуха в комнате сгорания она должна быть хорошо организована. Для этого используются различные вспомогательные системы. Например, система подачи топлива обеспечивает правильное соотношение топлива и воздуха, а система зажигания контролирует момент поджигания смеси. Также в комнате сгорания имеются охлаждающие каналы и желоба, которые помогают снизить температуру и увеличить эффективность сгорания.

Существует несколько видов комнат сгорания, каждый из которых имеет свои преимущества и особенности. Например, в двигателях с косоугольным расположением клапанов используется комната сгорания типа «боул». В таких двигателях впускной и выпускной клапаны расположены под углом друг к другу, что создает особый вихревой поток для лучшего смешения топлива и воздуха. Другим примером является комната сгорания с прямой камерой, которая используется в двигателях с непосредственным впрыском топлива. В этом случае топливо впрыскивается непосредственно в комнату сгорания, что обеспечивает более равномерное сгорание.

В целом, комната сгорания является одной из ключевых составляющих головки блока цилиндров двигателя и влияет на его производительность и экономичность. Корректное организованная комната сгорания обеспечивает эффективное смешение и сгорание топлива, что приводит к повышению мощности двигателя и снижению выбросов вредных веществ.

Каналы для подачи топлива и выпуска отработанных газов

Каналы для подачи топлива расположены в головке блока цилиндров и служат для того, чтобы топливо могло попадать в камеру сгорания. Они могут быть различного типа: прямоточные, кольцевые, с чередующимся направлением и др. Конструкция каналов может быть разной в зависимости от типа и конфигурации двигателя. Целью такой конструкции является обеспечение оптимального смешивания топлива с воздухом, что позволяет достичь наилучшего сжигания и эффективности работы двигателя.

Каналы для выпуска отработанных газов находятся также в головке блока цилиндров и предназначены для вывода отработанных газов из цилиндров и двигателя в целом. Они обеспечивают эффективное отвод газов, снижают уровень токсичности и шумности работы двигателя. Каналы для выпуска отработанных газов могут иметь различные формы и конструкции, в зависимости от типа двигателя и его характеристик.

Прямоточные каналы представляют собой простые и прямолинейные пути, по которым отработанные газы выводятся из цилиндров. Такие каналы часто использовались в ранних типах двигателей.
Каналы с чередующимся направлением представляют собой каналы, которые чередуются в направлении. Такая конструкция помогает достичь равномерного распределения отработанных газов между цилиндрами и снижает шумность работы двигателя.
Кольцевые каналы имеют форму кольца и обеспечивают равномерное распределение отработанных газов по всей головке блока цилиндров, что способствует более эффективному выводу газов и повышает эффективность двигателя.

Выбор конструкции и формы каналов для подачи топлива и выпуска отработанных газов зависит от ряда факторов, включая тип и конфигурацию двигателя, требования к эффективности, экологические нормы и другие технические параметры.
