В мире автомобильной промышленности все большее внимание уделяется проблеме экологичности и эффективности двигателей. Одним из важных компонентов, который позволяет улучшить характеристики дизельных двигателей, является система возвратных газов (EGR).
EGR (Exhaust Gas Recirculation) представляет собой систему, которая позволяет возвращать часть отработанных газов обратно в цилиндры двигателя. Газы попадают в систему выпуска, смешиваются с воздухом и возвращаются в цилиндры для повторного сгорания. Таким образом, возврат газов позволяет снизить температуру сгорания и уменьшить образование окислов азота.
Применение EGR имеет несколько положительных эффектов. Во-первых, оно способствует снижению выбросов вредных веществ, таких как оксиды азота и твердые частицы. Во-вторых, использование EGR позволяет улучшить экономичность двигателей, так как возвращаемые газы, уже находящиеся в цилиндре, занимают место воздушной смеси и уменьшают количество впрыскиваемого топлива.
Несмотря на все преимущества, использование EGR также имеет некоторые недостатки. Возврат газов может привести к образованию нагара и загрязнению клапанов и дроссельной заслонки. Кроме того, EGR может быть отключен или забит, что снижает эффективность системы и увеличивает выбросы вредных веществ.
Экосистема рециркуляции отработанных газов в дизельном двигателе
Экосистема рециркуляции отработанных газов (EGR) в дизельном двигателе представляет собой важную систему, которая помогает уменьшить выбросы вредных веществ в окружающую среду.
EGR позволяет снизить уровень выбросов оксидов азота (NOx), эффективно воздействуя на процесс сгорания и позволяя сократить температуру горения исходного воздуха-топлива. Таким образом, система EGR значительно снижает нагрузку на каталитический нейтрализатор, который обычно используется для снижения выбросов.

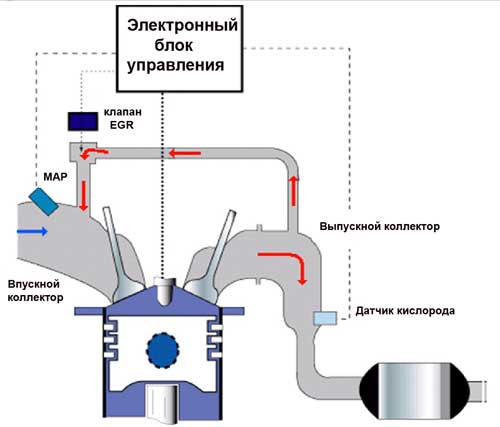

Основная задача системы EGR — подача части отработанных газов обратно во впускной коллектор, где они смешиваются с пресным воздухом и повторно подвергаются сжиганию. Процесс рециркуляции газов контролируется электронной системой управления двигателем, которая оптимизирует его работу в зависимости от условий эксплуатации и требований к выбросам.
Система EGR обычно включает в себя клапан рециркуляции, который открывается и закрывается для регулирования потока отработанных газов во впускной коллектор. Кроме того, система включает датчики, которые мониторят сожженные газы и помогают оптимизировать работу двигателя.
Преимущества использования системы EGR в дизельном двигателе включают снижение выбросов вредных веществ, улучшение экологических показателей автомобиля и снижение затрат на топливо. Однако система EGR также имеет свои недостатки, такие как возможность образования нагара во впускном коллекторе и повышенные требования к обслуживанию и чистке системы.
Что такое EGR и как оно работает?
EGR — это сокращение от Exhaust Gas Recirculation, что в переводе с английского означает «рециркуляция выхлопных газов». Эта система используется в дизельных двигателях для уменьшения выбросов оксидов азота (NOx) в атмосферу.
Принцип работы EGR заключается в том, что часть выхлопных газов возвращается обратно во впускной коллектор для смешивания с пресной подачей воздуха. В результате смешения горячих выхлопных газов с холодным воздухом, температура сгорания в камере сгорания снижается.
Основной компонент системы EGR — это рециркуляционный клапан, который контролирует количество возвращаемых выхлопных газов. Когда двигатель работает на низких нагрузках, клапан открывается, позволяя части выхлопных газов вернуться во впускной коллектор. Таким образом, количество кислорода в впускной смеси уменьшается, что снижает скорость сгорания и, как результат, уровень образования оксидов азота.
EGR система работает в тандеме с системой очистки отработанных газов, такой как катализатор или селективная каталическая редукция (SCR), для максимального снижения загрязнений, выбрасываемых в атмосферу.
Определение EGR
EGR (Exhaust Gas Recirculation) – это система, которая предназначена для снижения выбросов вредных веществ, образующихся при сгорании топлива в дизельном двигателе. EGR работает путем возвращения части выхлопных газов обратно во впускную систему.
Основная функция EGR заключается в снижении температуры горения и сокращении образования оксидов азота. При помощи этой системы, определенная часть горячих выхлопных газов переносится обратно в цилиндр, где они разбавляют свежую смесь воздуха и топлива.
Принцип работы EGR состоит в том, что часть газов, содержащих окислы азота, возвращается обратно в цилиндр и смешивается с исходной смесью. Затем смесь сгорает сниженной температурой, что позволяет снизить образование вредных окислов азота, являющихся основным источником загрязнения окружающей среды.
В итоге, система EGR способствует уменьшению выбросов и повышает экологическую безопасность дизельных двигателей. Однако, в некоторых случаях, неправильная работа EGR может вызывать ухудшение динамических характеристик двигателя или приводить к частым поломкам, поэтому важно следить за правильной эксплуатацией и техническими состоянием этой системы.
Начальный этап работы
Работа системы EGR (Exhaust Gas Recirculation) в дизельном двигателе начинается после запуска двигателя и достижения рабочей температуры. На этом этапе осуществляется контроль и регулирование подачи отработанных газов обратно во впускной коллектор, что позволяет снизить температуру горения и уровень оксидов азота, улучшить экологические показатели.
Система EGR состоит из нескольких компонентов, таких как клапан EGR, датчик давления, электронный блок управления и других элементов. Этап начальной работы включает проверку работоспособности и герметичности системы, а также установление оптимальных параметров для работы системы EGR.
Одним из ключевых частей начального этапа работы является идентификация и сверка параметров датчиков и клапана EGR. Датчики мониторят давление газов и другие характеристики, а клапан EGR регулирует подачу отработанных газов. При начальной работе проводятся проверки и калибровки для обеспечения правильного функционирования системы.
Организация начального этапа работы системы EGR требует внимательности и компетентного подхода. От правильной работы системы зависит не только экологические характеристики двигателя, но и его эффективность и долговечность. Поэтому особое внимание уделяется проверке электронного блока управления, датчиков и клапана EGR, а также выполнению процедур настройки и калибровки системы.
Процесс охлаждения выхлопных газов
Процесс охлаждения выхлопных газов – это одна из важных функций работы системы рециркуляции отработанных газов (EGR) в дизельном двигателе. Охлаждение газов позволяет снизить их температуру перед их повторным введением во впускную систему двигателя.
Охлаждение выхлопных газов осуществляется при помощи специального охладителя, который находится на пути их движения от выхлопного коллектора до впускного коллектора. Во время прохождения через охладитель, газы охлаждаются за счет тепла, передаваемого охладителем. Охладитель может быть сделан из различных материалов, таких как алюминий или медь, для обеспечения оптимальной эффективности охлаждения.
Охлаждение выхлопных газов является важным этапом работы системы EGR, так как позволяет снизить температуру газов и предотвратить повреждение двигателя от излишнего нагрева. Благодаря охлаждению, газы становятся более безопасными для повторного использования во впускной системе. Это позволяет уменьшить содержание оксидов азота и снизить уровень вредных выбросов в атмосферу.
Преимущества и недостатки использования EGR
Система рециркуляции отработанных газов (EGR) в дизельном двигателе имеет как положительные, так и отрицательные стороны своего использования.
Преимущества EGR:
- Снижение выбросов окислов азота (NOx) – основной целью EGR является уменьшение концентрации NOx в отработанных газах, что в свою очередь способствует снижению экологического воздействия двигателя на окружающую среду.
- Повышение КПД двигателя – внедрение системы EGR позволяет увеличить КПД дизельного двигателя за счет уменьшения теплопотерь при сгорании, что способствует снижению расхода топлива.
- Снижение температуры сгорания – рециркуляция отработанных газов позволяет снизить температуру сгорания в камерах сгорания, что помогает увеличить ресурс двигателя и снизить нагрузку на детали системы выпуска.
Недостатки использования EGR:
- Загрязнение системы – внедрение EGR приводит к появлению дополнительных отложений и нагара, что может привести к засорению системы и ухудшению работоспособности двигателя.
- Ухудшение динамических характеристик – использование EGR может значительно влиять на работу двигателя, так как повышенная концентрация отработанных газов может привести к снижению мощности и ухудшению ускорения автомобиля.
- Увеличение расхода масла – EGR может способствовать смешиванию отработанных газов с маслом в системе смазки, что может привести к его ускоренному износу и увеличению расхода масла в двигателе.
- Необходимость обслуживания – система EGR требует периодической очистки и обслуживания, что может увеличить затраты на содержание и ремонт автомобиля.
В итоге, хотя использование EGR предоставляет ряд преимуществ, необходимо учитывать и его недостатки, чтобы принять взвешенное решение о его внедрении в дизельный двигатель.
Преимущества EGR
EGR (Exhaust Gas Recirculation) — это система рециркуляции отработанных газов в дизельных двигателях. Применение EGR в двигателях имеет ряд преимуществ, которые обеспечивают более эффективную работу и экономию ресурсов.
Во-первых, EGR позволяет снизить температуру сгорания в камере сгорания. Это приводит к снижению образования оксидов азота (NOx), которые являются одним из основных загрязнений, выбрасываемых в атмосферу дизельными двигателями. Таким образом, применение EGR способствует снижению загрязнения окружающей среды.
Во-вторых, EGR позволяет увеличить эффективность работы двигателя за счет увеличения плотности воздуха в камере сгорания. В результате этого улучшается смесь топлива и воздуха, что способствует более полному сгоранию топлива и повышению мощности двигателя.
Кроме того, применение EGR увеличивает степень сжатия в камере сгорания, что способствует улучшению экономичности работы двигателя и снижению расхода топлива. Благодаря этому двигатель становится более экономичным и надежным в эксплуатации.
Итак, применение EGR в дизельных двигателях обладает рядом преимуществ, включая снижение выбросов вредных веществ, увеличение мощности и экономичности работы двигателя, а также повышение его надежности и долговечности. Эти преимущества делают EGR неотъемлемой частью современных дизельных двигателей.
Недостатки использования EGR
1. Уменьшение эффективности двигателя: Одним из основных недостатков использования системы EGR является ухудшение эффективности работы дизельного двигателя. При рециркуляции части отработанных газов обратно во впускной коллектор происходит смешивание воздуха и газов, что приводит к снижению содержания кислорода в смеси, а следовательно, снижению энергетической эффективности работы двигателя.
2. Увеличение содержания загрязняющих веществ: Еще одним недостатком EGR является увеличение содержания некоторых загрязняющих веществ в отработанных газах, которые рециркулируются обратно во впускной коллектор. Например, в результате работы EGR системы повышается содержание сажи, оксидов азота и других вредных веществ, что отрицательно влияет как на экологические показатели, так и на здоровье людей.
3. Увеличение износа двигателя: Использование EGR системы может приводить к увеличению износа дизельного двигателя. При рециркуляции обратно во впускной коллектор отработанных газов, повышается температура работы двигателя, что может негативно влиять на долговечность и надежность его работы.
4. Проблемы с надежностью работы: Также использование EGR системы может вызывать проблемы с надежностью работы двигателя. В частности, это может быть связано с засорением системы EGR, образованием нагара и сажи, а также повышенным износом клапанов и других компонентов, связанных с работой системы рециркуляции.
5. Трудности в обслуживании и ремонте: Ремонт и обслуживание EGR системы может быть достаточно сложным и дорогостоящим процессом. Использование EGR требует регулярной очистки и замены компонентов, что требует дополнительных затрат как на запчасти, так и на трудозатраты механиков.
Вывод: В целом, использование EGR в дизельных двигателях имеет свои недостатки, которые следует учитывать при выборе и использовании данной системы. Несмотря на это, EGR является неотъемлемой частью современных дизельных двигателей и позволяет снизить выбросы вредных веществ, соответствуя требованиям экологических норм.
